导读

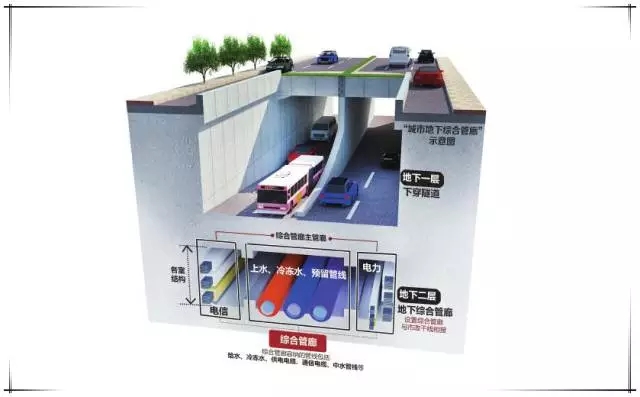

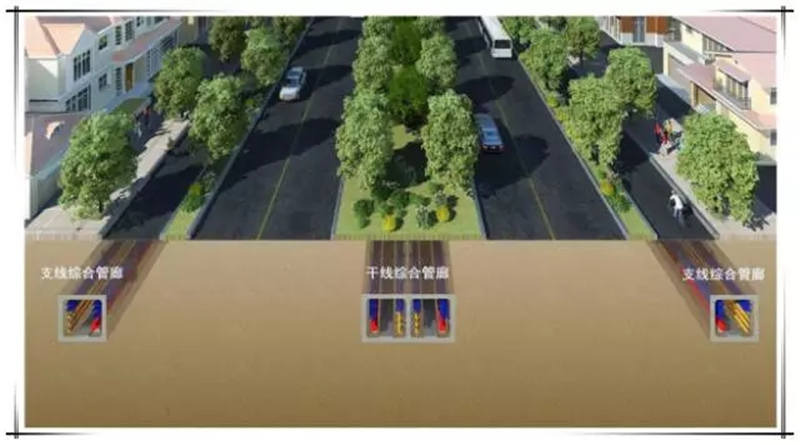

城市地下综合管廊是指设置于地面下可容纳包括电力、电信、供水、煤气、交通信号、闭路电视等两种以上的公共设施管线，并拥有完备的排水、照明、通讯、监控等设施功能的地下箱涵隧道。国内已建和规划要建的综合管廊无论是其设计标准和设计规范还是其结构形式和功能布置都是参照日本的“共同沟”模式来建设的。
一、发展概要
城市地下综合管廊的概念起源于十九世纪的欧洲。
1833年，巴黎创造性地在地下大型排水管道中布置了煤气、电力等管线，避免了马路重复开挖，减少城市视觉污染，保护城市市容环境，提高城市能源供给。
日本是目前世界上综合管廊建设最先进的国家，已经处于国际领先水平，实现了大规模综合管沟建设，其国内管线管理以综合管廊管理为主。
二、定义

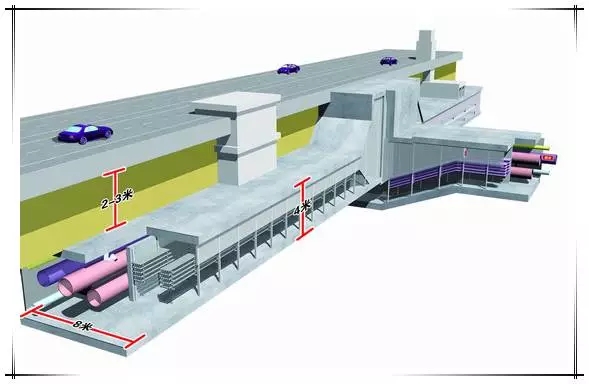

城市地下综合管廊是指设置于地面下可容纳包括电力、电信、供水、煤气、交通信号、闭路电视等两种以上的公共设施管线，并拥有完备的排水、照明、通讯、监控等设施功能的地下箱涵隧道。国内已建和规划要建的综合管廊无论是其设计标准和设计规范还是其结构形式和功能布置都是参照日本的“共同沟”模式来建设的。

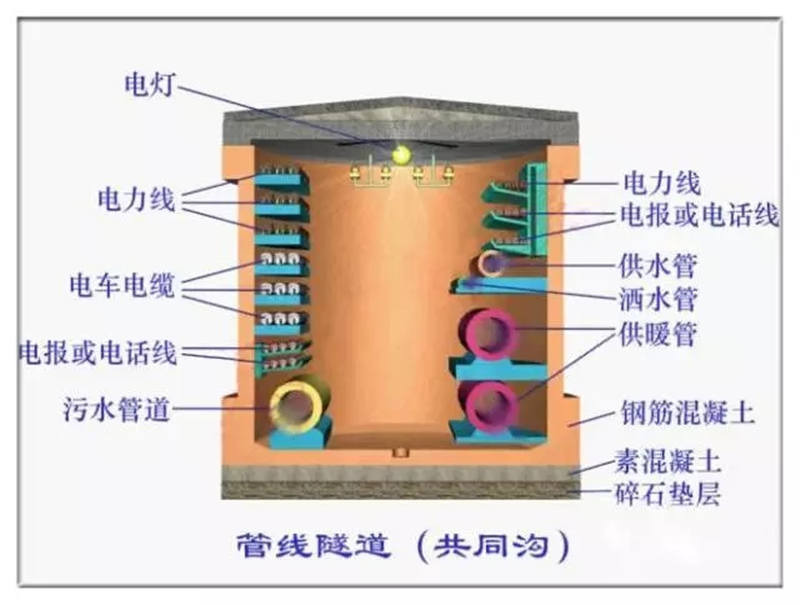

三、综合管廊构成

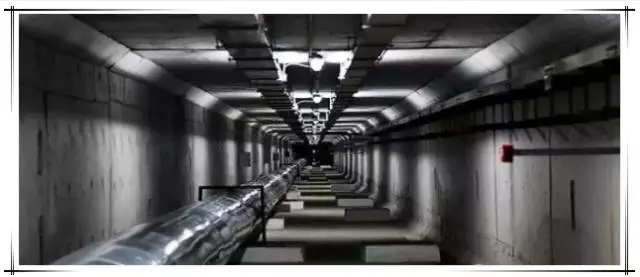

1、共同沟本体
共同沟的本体是以钢筋混凝土为材料，采用现浇或预制方式建设的地下建筑物，主要作用是给收容的各种管线提供物质载体。

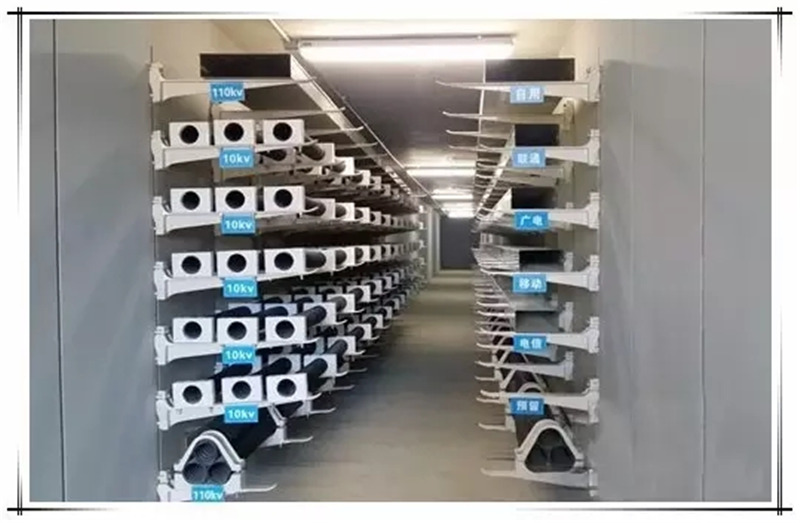

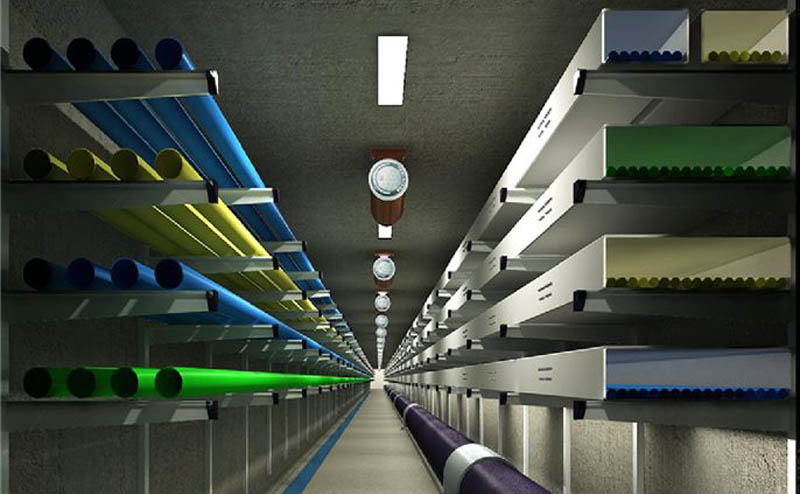

2、管线
公共管廊内收容的各类管线，如电力、电讯、燃气、供水、污水等。

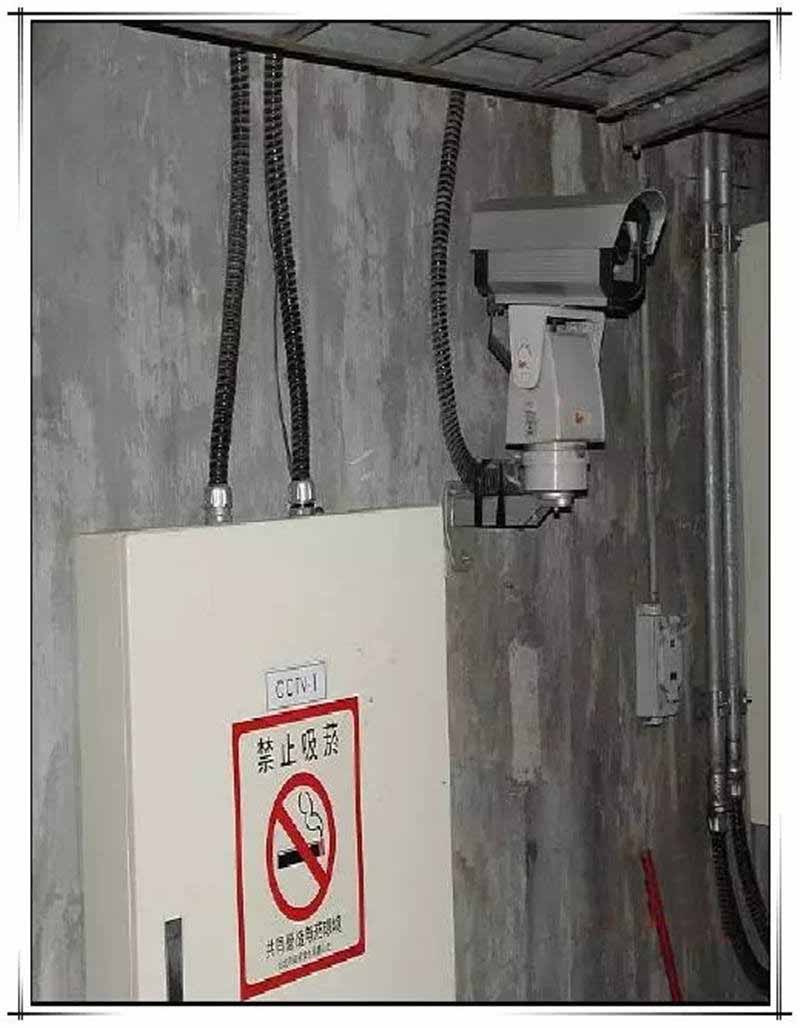

3、监控系统
包括对共同沟的湿度、煤气浓度以及人员进入状况等进行监控的系统设备和地面控制中心，是共同沟防灾的重要设施，监控信号传入共同沟地面监控中心设备，由监控中心采取相关的措施。

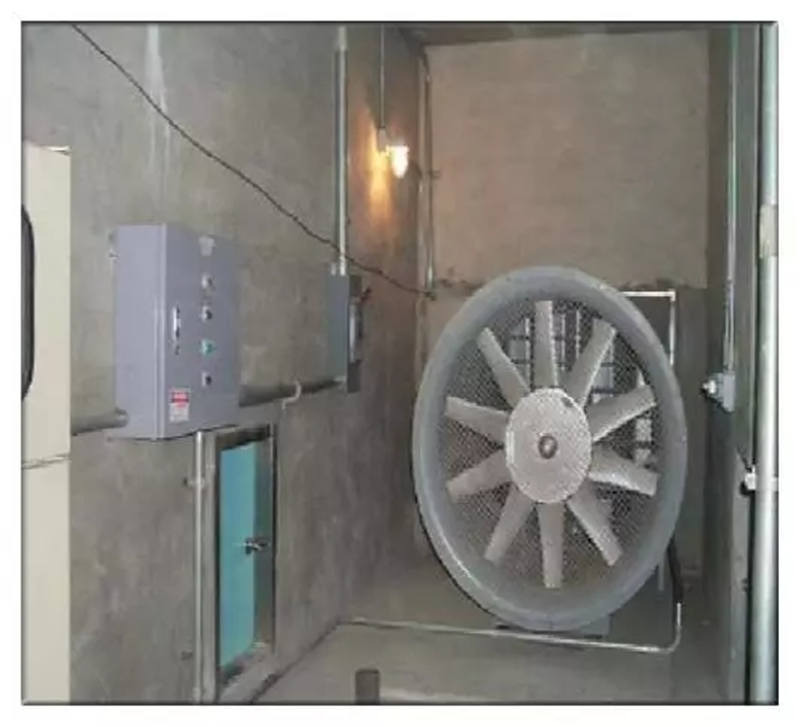

4、通风系统
为延长管线的使用寿命、保证共同沟的安全和维护、管线放置施工人员的生命安全及健康，在共同沟内设有通风系统，一般情况下采用以机械通风为主。
5、供电系统
为共同沟的正常使用、检修、日常维护等所采用的供电系统，用电设备包括通风设备、排水设备、照明设备和管线维护和施工的电源等，供电系统包括供电线路、光源等，供电系统设备采用防潮、防爆类产品。

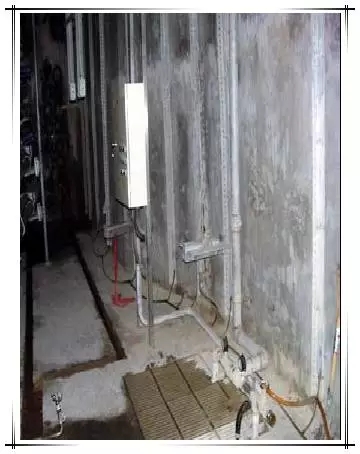

6、排水系统
为避免共同沟内渗水或进出口位置雨天进水等原因，应应装设包括排水管沟、积水井和排水泵等组成的排水系统；
7、通讯系统
共同沟和地面控制中心的通信设备，含对讲系统、广播系统等，主要采用有线系统；如下图
8、标示系统
标示共同沟内各管线的名称和性能的，方便后期的维护和管理。
9、地面设施
地面控制中心、人员出入口、通风井、材料投入口等地面设施。

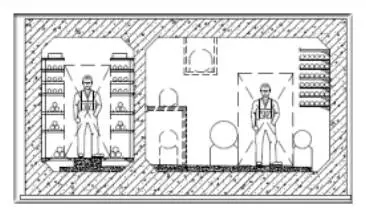

四、断面
根据纳入的市政管线种类、数量、施工方法、地下空间情况和当地的经济情况等进行设计，大致分为矩形断面和圆形断面。
矩形断面优点：
建设成本低、利用率高；
保养维修操作和空间结构分割容易；
管线敷设方便一般适用于新开发区、新建道路等空旷的区域。

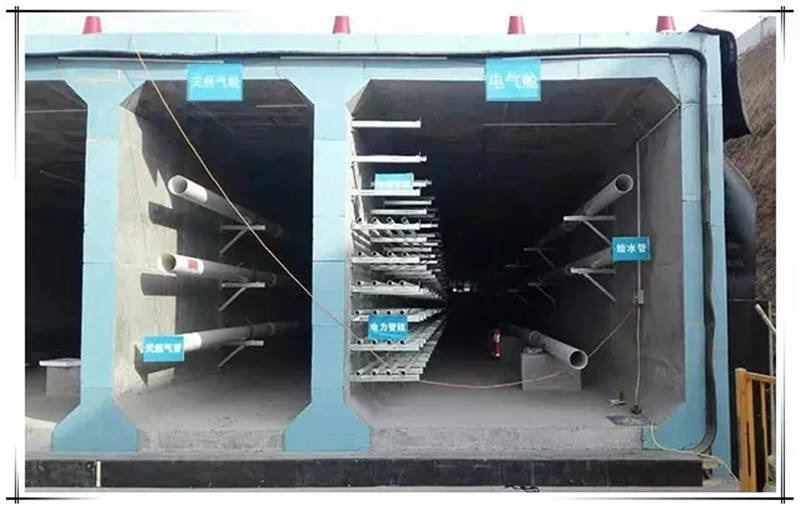

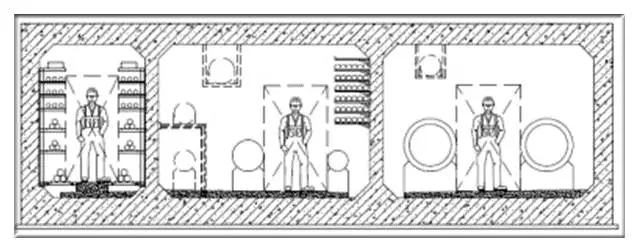

单舱
双舱
三舱

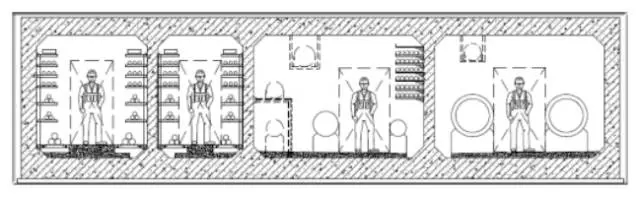

四舱
可以在繁华城区的主干道和穿过地铁、河流等障碍时采用盾构掘进的施工方法进行施工，这样可以减少对人们日常生活和交通的影响，保护了市容环境。

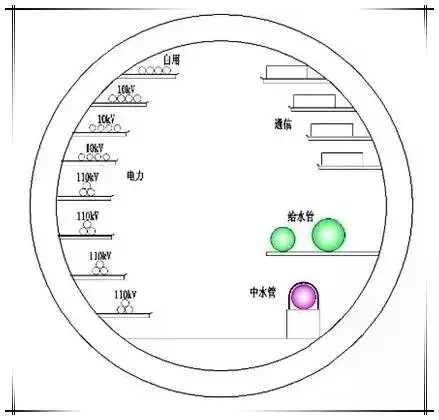

Ф4000圆形管廊

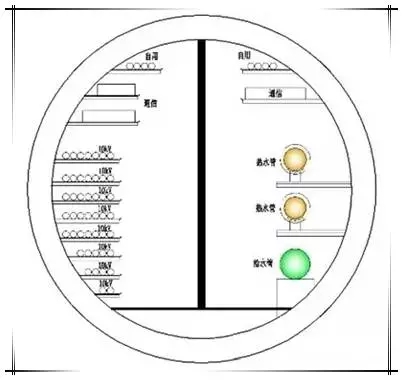

Ф3000圆形管廊
五、综合管廊管道支架固定

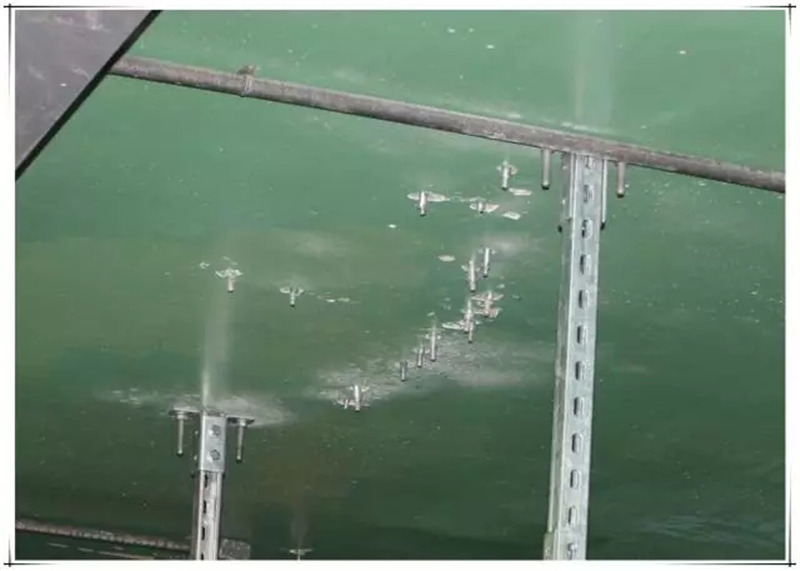

（一）传统现场打孔的施工方法存在以下问题：
1、施工中产生的噪音、振动、灰尘等污染，直接影响工人的健康和安全；
2、由于工人操作失误或其他原因造成重复、密集打孔，造成混凝土结构体千疮百孔、伤痕累累；
3、钻孔容易造成结构体开裂、漏水，影响安全性和工程寿命。

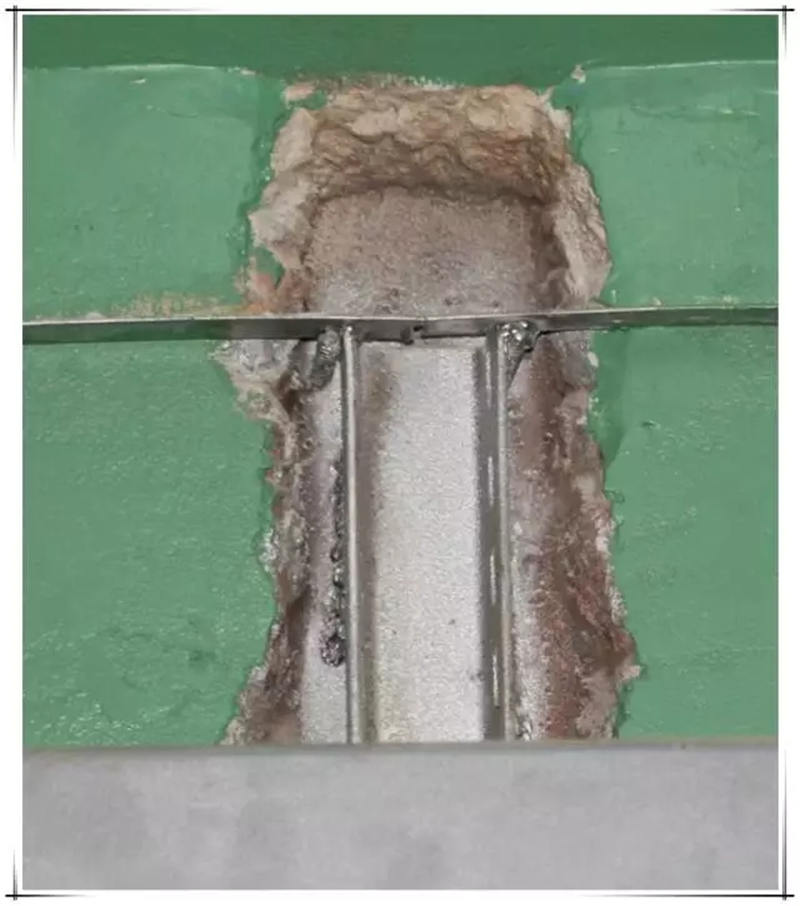

（二）传统预埋钢板后焊接托臂存在以下问题：
1、施工产生焊接有毒气体，直接影响工人的健康和安全；
2、预埋钢板在混凝土灌注和搅拌过程会产生位移，造成后期安装困难。

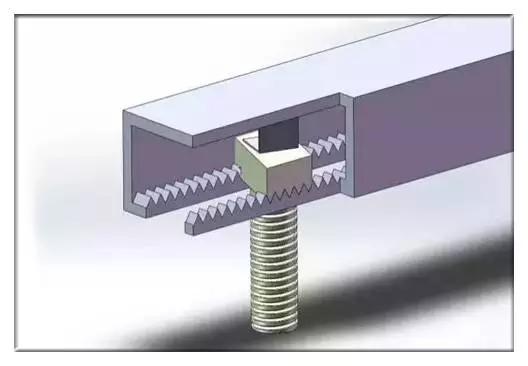

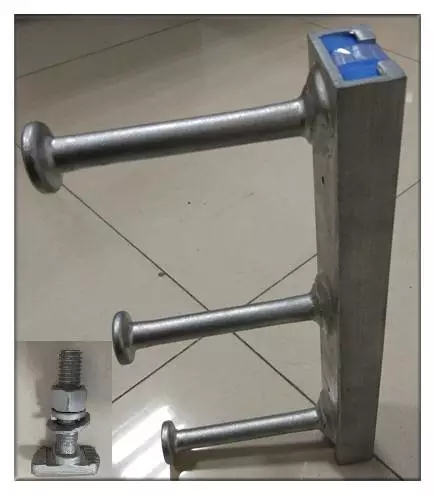

相对于以上施工方式，预埋槽钢的安装方式更利于综合管廊内支架的固定安装，该方式已发展成熟，在轨道交通、幕墙安装、管道支撑系统、砖砌结构支撑等多个领域已有了广泛的应用。下图是镒辰预埋槽钢。
预埋槽钢的优点：
代替钻孔安装模式，不破坏混凝土结构；
动态静态承载力好，使用螺栓连接，无需焊接；
采用预制设计构件，减少施工时间。
镒辰预埋槽钢的力学性能、防火性能、防腐性能已经过考验，工艺已经成熟，而综合管廊与地铁隧道的构造有相似之处，都需对支架进行固定，且施工环境相似。
六、在建项目实例

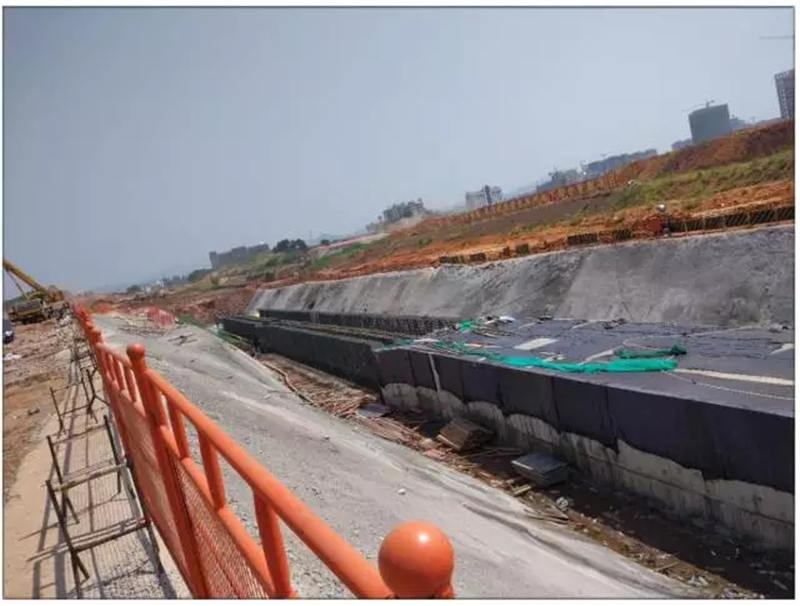

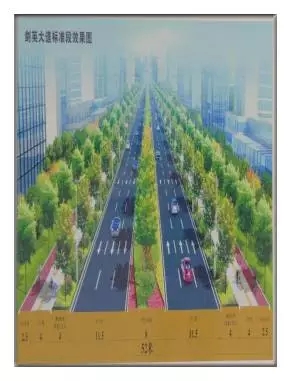

梅州剑英大道标准段：综合管廊设置在中央绿化带及车行道下方，为四舱矩形，长度为1558米。
最后，为您送上综合管廊BIM效果图视频，敬请欣赏！
