BIM应用于施工阶段的意义

2017.09.08 2972 分享

导读

BIM应用已经成为建筑行业未来的主要发展趋势,无论是国际还是国内对于其研究都已非常深入。尤其是国内近两年连续出台推广BIM技术应用的政策,更是让BIM发展迅速。今天我们就聊聊BIM应用于施工阶段的意义。

       BIM应用已经成为建筑行业未来的主要发展趋势,无论是国际还是国内对于其研究都已非常深入。尤其是国内近两年连续出台推广BIM技术应用的政策,更是让BIM发展迅速。今天我们就聊聊BIM应用于施工阶段的意义。


BIM在施工中的应用,BIM预制加工,BIM机电预制加工

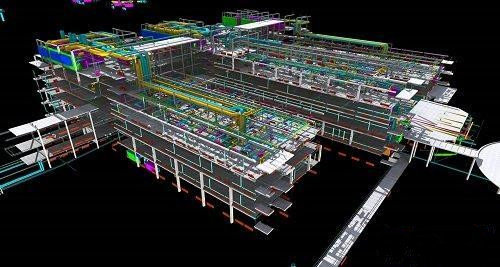

模拟辅助机电设备设计、施工与安装
       BIM 模型可以协助完成机电安装部分的深化设计,包括综合管线布置图、综合布线图的深化。使用BIM 模型技术改变传统的CAD 迭图方式进行机电专业深化设计,BIM 3D 软件功能解决供水、排水、暖气、强弱电、通风、冷气空调系统等各专业间管线、设备的碰撞,优化设计方案,为设备及管线预留合理的安装及操作空间,减少占用使用空间,也可建置基于模型仿真的安装标准程序与施工仿真训练,以降低施工重工、返工浪费与施工安全问题。


BIM在施工中的应用,BIM预制加工,BIM机电预制加工


辅助钢骨结构设计、生产与施工
       利用Tekla Structures 建构BIM钢骨结构模型,同时运用算量软件及程序加值开对钢骨构件附上唯一编码,产生钢构实际加工尺寸与各型材数量清单、制作图纸的深化设计,利用Tekla Structures 模拟推演实际建造工法、工序进行钢骨结构深化设计,藉由BIM 加值软件功能将所有加工详图(包括布置图、构件图、零件图等)利用三视图原理进行投影、剖面生成深化图纸,图纸上的所有尺寸,包括构件长度、断面尺寸、构件相交角度均是在构件模型上直接投影产生的。


BIM在施工中的应用,BIM预制加工,BIM机电预制加工

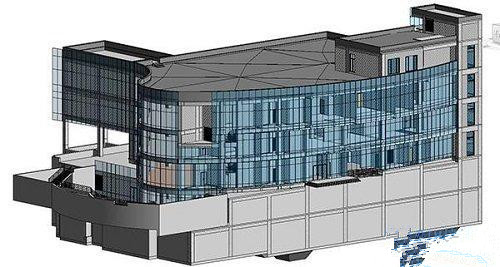

辅助帷幕墙设计、施工、生产深化设计
       帷幕墙BIM深化设计模型,可以精准提供帷幕墙与结构连接点、分块尺寸规格、缝隙处理,外观效果,安装方式仿真情境数据,用模型指导施工及帷幕墙预制加工生产。对于近年大多数强调不规则艺术性建筑体,如北京鸟巢、南京青年奥运中心等建筑物,因结构体复杂,钢骨结构及特殊节能材料建材供货商,尤其是帷幕墙生产制造商,必需依定制生产提供高质量生产与精准交货安装无误,BIM 的3D 施工模型为这类企业提供精准生产尺寸,对于全数字预制建材生产业提供了准确数据,保证质量、准确交期及工地安装准确度。
       由此可见,BIM可以透过深化设计整合BIM 模型数据参数产生的加工材料清单,直接将参数导入CNC 等精密数控加工设备进行加工,保证了构件加工的精密性及安装时的精度。对于工厂全数字预制生产(Digitial Pre-fabrication)创新方法,将提升整体供应链的生产质量与准确交期。同时也可将模型导出参数与项目管理系统及ERP系统数据联结,从模型端就已掌握设计数据来源,对于以BIM模型建构的采购供应链及财务模块,可实时准确的反应出成本控管绩效。好了,关于BIM应用于施工阶段的意义就为大家介绍这么多,希望通过此文能够帮到大家!
